Cистемы линейного перемещения

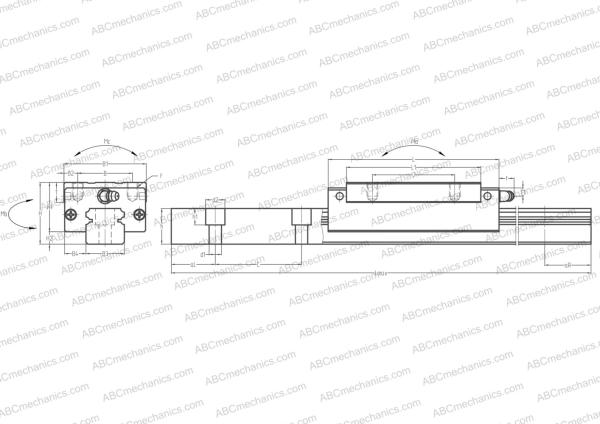

1624-2 STAR Линейная направляющая

Метрические

Британские

Размеры, ммin

B1 48,000 1,959 H 40,000 1,633 L 107,000 4,367 B 35,000 1,429 J 50,000 2,041 L1 86,000 3,510 B2 6,500 0,265 B3 23,000 0,939 B4 12,500 0,510 H1 33,000 1,347 H2 7,000 0,286 T 12,000 0,490 T1 10,000 0,408 f 11,000 0,449 C 60,000 2,449 d1 7,000 0,286 d2 11,000 0,449 h 22,000 0,898 h1 9,000 0,367 L max 3960,000 161,633 aL 20,000 0,816 aR 20,000 0,816 F M6x1x9

Масса блока, кг фунт	0,820 0,372
Масса рельса, кг/м фунт/фут	3,600 2,419

Производитель:

STAR

Аналоги:

ABC LH25BN NSK LH25BN THK HSR25LR IKO LWHDG25 HIWIN HGH25HA Rockford Linear Motion RPG25HRL INA KUVE25-B-HL SCHNEEBERGER BMD 25
